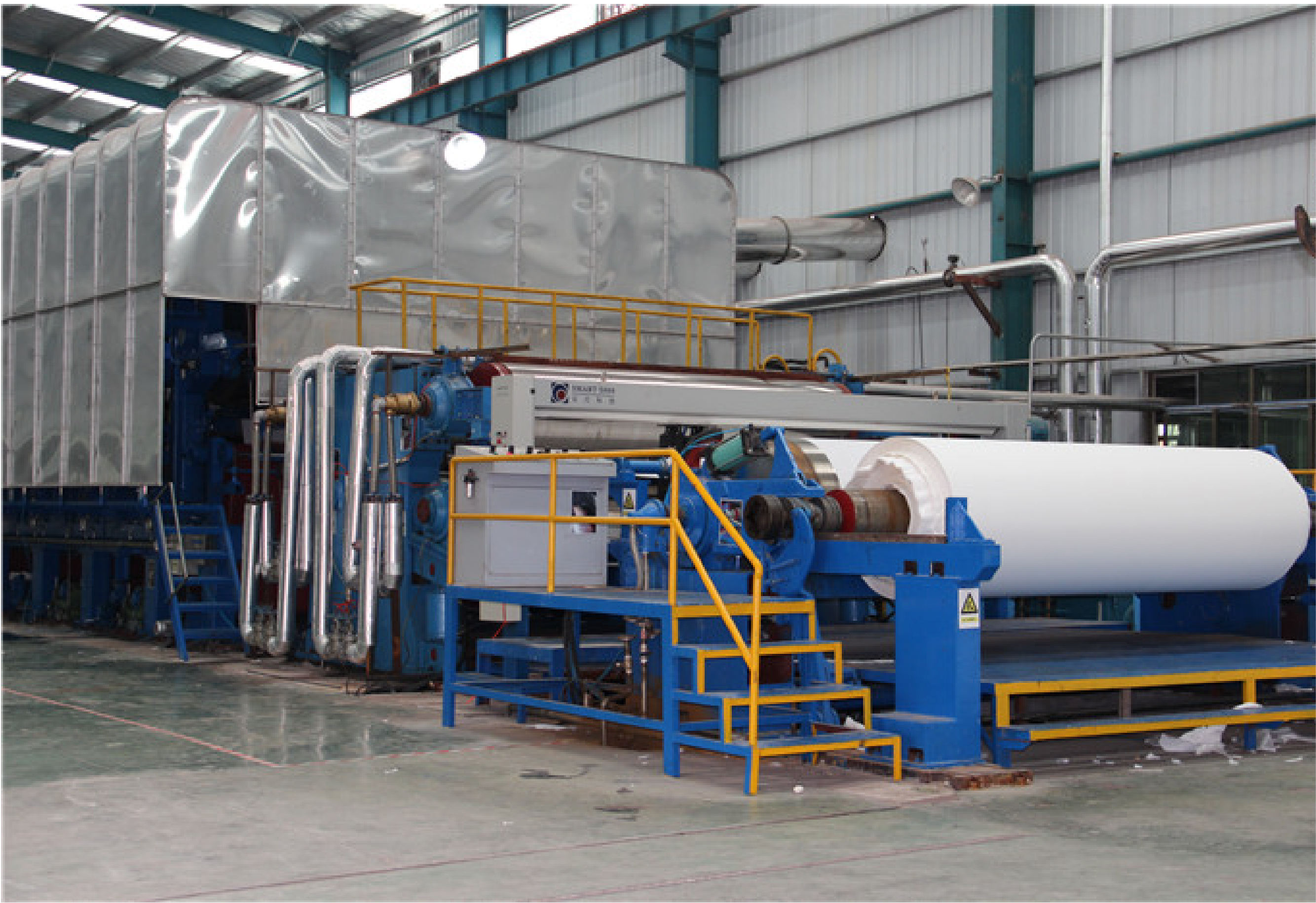

ตลับลูกปืนเครื่องจักรทำกระดาษ

ตลับลูกปืนของเครื่องจักรผลิตกระดาษมีข้อกำหนดที่หลากหลายในกระบวนการต่างๆ รวมถึงการต้านทานความร้อนและความเร็วสูงที่สอดคล้องกัน

ตลับลูกปืนกลิ้งที่ใช้ในเครื่องจักรผลิตกระดาษมักจะทำงานล้มเหลวระหว่างการทำงาน และความล้มเหลวของตลับลูกปืนจะทำให้อุปกรณ์ทำงานล้มเหลวหรือหยุดทำงาน สาเหตุส่วนใหญ่ที่ทำให้ตลับลูกปืนชำรุดเกิดจากการเลือก การกำหนดค่า การติดตั้ง การหล่อลื่น และการบำรุงรักษาที่ไม่เหมาะสม ผลรวมของสาเหตุเหล่านี้อาจเกิน 90% ของความล้มเหลวทั้งหมด ดังนั้นการสังเกต การวิเคราะห์ การค้นหาสาเหตุ และมาตรการรับมือที่ถูกต้องจึงเป็นวิธีการพื้นฐานในการปรับปรุงการทำงานที่มั่นคงของตลับลูกปืนเครื่องจักรกระดาษ

1 การจัดเรียงแบริ่ง

โดยทั่วไปเครื่องผลิตกระดาษจะใช้แบริ่งลูกกลิ้งปรับแนวได้เอง ซึ่งสามารถทนต่อแรงในแนวรัศมีและแรงในแกนสองแกนได้ เมื่อเพลาโก่งตัวและเบาะนั่งแบริ่งเอียง มุมสัมผัสที่ปรับแนวได้เองภายในสามารถปรับได้โดยอัตโนมัติ เพื่อป้องกันไม่ให้แบริ่งอยู่ด้านเดียว โอเวอร์โหลด ในระบบลูกกลิ้งทั่วไป ด้านส่งกำลังมักจะใช้เป็นจุดสิ้นสุดคงที่สำหรับการวางตำแหน่งตามแนวแกนของลูกกลิ้ง ด้านการทำงานจะใช้เป็นปลายลอยเพื่อชดเชยการเปลี่ยนแปลงความร้อนและการปรับตำแหน่งของเพลา โดยทั่วไป ใบหน้าปลายของวงแหวนด้านในและด้านนอกของปลายตายตัวจะต้องอยู่ในตำแหน่ง ปลายลอยจะต้องวางตำแหน่งไว้สำหรับวงแหวนด้านในเท่านั้น และวงแหวนรอบนอกจะรักษาโมเมนตัมไว้ทั้งสองทิศทาง

หากไม่สามารถชดเชยการเปลี่ยนแปลงทางความร้อนของเพลาในแนวแกนได้ ตลับลูกปืนจะต้องรับภาระตามแนวแกนเพิ่มเติมจำนวนมากที่ด้านหนึ่ง ส่งผลให้ตลับลูกปืนเสียหาย

②การติดตั้งแบริ่ง

คุณภาพการติดตั้งตลับลูกปืนเครื่องจักรกระดาษจะส่งผลโดยตรงต่อความแม่นยำ อายุการใช้งาน และประสิทธิภาพของตลับลูกปืน แบริ่งส่วนใหญ่มีรูเรียวและติดตั้งโดยตรงบนเพลาเรียวหรือปลอกเปลี่ยนดังนั้นวงแหวนด้านในไม่เพียงแต่จำเป็นต้องยึดตามแนวแกนเท่านั้น แต่ยังควรคำนึงถึงการเปลี่ยนแปลงในรัศมีระยะห่างของแบริ่งในระหว่างกระบวนการกระชับด้วย ซึ่ง ไม่สามารถเข้าถึงพรีโหลดได้ ตลับลูกปืนมีระยะห่างมากซึ่งจะส่งผลให้การสั่นสะเทือนและอายุการใช้งานลดลง แน่นเกินไปจะทำให้ลูกปืนร้อนขึ้นระหว่างการใช้งานโดยเฉพาะลูกปืนเครื่องอบผ้า และเมื่อวงแหวนด้านในมีการเปลี่ยนรูปแบบยืดหยุ่นเกินจำนวนที่กำหนด จะเกิดความเค้นแรงดึงสูงบนพื้นผิวตลับลูกปืน ซึ่งมีแนวโน้มที่จะทำให้เกิดความล้าก่อนเวลาอันควรหรือการแตกหักกะทันหัน ดังนั้นจึงควรโหลดไว้ล่วงหน้าอย่างเคร่งครัดตามสภาพการทำงานและมาตรฐาน

ยกตัวอย่างแบริ่งมาตรฐานของกระบอกอบแห้ง 22344CCK/W33C3 โดยดูจากตาราง ระยะห่างมาตรฐาน C3 ดั้งเดิมคือ 0.25~0.32 มม. และผลิตภัณฑ์ทดสอบจริงถือว่าระยะห่างคือ 0.28 มม. จากนั้นตารางแสดงว่าระยะห่าง การลดลงคือ 0.1~0.14 มม. ตามการลดลงสูงสุด ระยะห่างหลังการติดตั้งคือ 0.14 มม. ซึ่งมากกว่าระยะห่างขั้นต่ำหลังการติดตั้ง '0.12 มม.' ที่ระบุในตารางมาตรฐาน และการติดตั้งได้รับการพิจารณาว่ามีคุณสมบัติเหมาะสม

เมื่อติดตั้ง ขั้นแรกให้แกะตลับลูกปืนออก ตรวจสอบรุ่นอย่างระมัดระวัง และสังเกตว่าไม่มีข้อบกพร่องในลักษณะที่ปรากฏชัดเจน ทำความสะอาดตลับลูกปืนด้วยน้ำมันก๊าด และทำความสะอาดพื้นผิวของเพลา หลังจากใส่ตลับลูกปืนบนเพลาแล้ว ให้ถอดตลับลูกปืนออกด้วยระบบไฮดรอลิก ติดตั้งน็อตไฮดรอลิกบนเพลาด้วยความเร็วคงที่ และตรวจสอบการเปลี่ยนแปลงระยะห่างในแนวรัศมีได้ตลอดเวลา เมื่อติดตั้งวงแหวนด้านในที่มีขนาดใหญ่และหนาเป็นพิเศษ เมื่อไม่ถึงระยะห่างที่ต้องการและไม่สามารถดันน็อตไปข้างหน้าได้ ควรรักษาแรงดันไว้เป็นระยะเวลาหนึ่ง เวลา ปล่อยให้วงแหวนด้านในขยายและทำให้เสียรูปก่อน จากนั้นจึงเดินหน้าต่อไปหลังจากที่มั่นคงแล้ว เมื่อน็อตไฮดรอลิกสามารถเคลื่อนที่ไปข้างหน้าต่อไปได้ แต่ระยะห่างไม่เปลี่ยนแปลง ควรหยุดทันที และควรตรวจสอบวงแหวนด้านในให้ทันเวลาเพื่อหารอยแตก

หากพรีโหลดไม่เพียงพอ แบริ่งจะลื่นไถลไปกับเพลาได้ง่าย ซึ่งจะทำให้แบริ่งแตกหักและหัวเพลาสึกหรอ การหลุดร่อนของความเมื่อยล้าและความล้มเหลวอื่นๆ เกิดขึ้น

หากเป็นตลับลูกปืนที่มีรูตรง โดยทั่วไปจำเป็นต้องใช้วิธีทำความร้อนเพื่อให้วงแหวนด้านในของตลับลูกปืนให้ความร้อนเพื่อให้ขยายตัวตามความร้อน จากนั้นจึงติดตั้งบนเพลาตรง การทำความร้อนโดยทั่วไปจะใช้วิธีอ่างน้ำมันร้อนหรือการทำความร้อนแบบเหนี่ยวนำ อย่างไรก็ตาม ควรสังเกตสิ่งต่อไปนี้:

1. อุณหภูมิความร้อนของแบริ่งควรเก็บไว้ภายใน 120 ℃ และไม่ควรสัมผัสโดยตรงกับเปลวไฟ และความร้อนควรสม่ำเสมอ

2. หากใช้อ่างน้ำมันควรมั่นใจในความสะอาดของน้ำมันและไม่สามารถนำสิ่งแปลกปลอมในน้ำมันเข้าไปได้

3. หากมีการเหนี่ยวนำให้ระวังอย่าให้ความร้อนด้วยพลังงานสูงเป็นเวลานานซึ่งจะทำให้อุณหภูมิในพื้นที่สูงเกินไปและเร็วเกินไป

4. การติดตั้งควรคำนึงถึงเวลาดำเนินการเพื่อหลีกเลี่ยงไม่ให้แบริ่งไม่ได้ติดตั้งในตำแหน่ง และการหดตัวจะทำให้เกิดเศษ

5. เมื่อแบริ่งเย็นลง ไม่เพียงแต่จะหดตัวในทิศทางแนวรัศมี แต่ยังหดตัวในทิศทางตามแนวแกนด้วย จำเป็นต้องโหลดล่วงหน้าในทิศทางตามแนวแกนเพื่อป้องกันช่องว่างกับไหล่เพลา

3. การหล่อลื่นแบริ่ง

การหล่อลื่นตลับลูกปืนเครื่องกระดาษมีความสำคัญอย่างยิ่งในการทำงานอุปกรณ์ เนื่องจากเครื่องจักรผลิตกระดาษสมัยใหม่เป็นเครื่องจักรผลิตกระดาษความเร็วสูง และตลับลูกปืนจะอยู่ในสถานะหมุนด้วยความเร็วสูงอยู่เสมอ หากการหล่อลื่นไม่เหมาะสมตลับลูกปืนจะมีปัญหาอย่างรวดเร็วส่งผลให้อุปกรณ์ขัดข้องร้ายแรงหรือเกิดอุบัติเหตุ สำหรับการหล่อลื่นตลับลูกปืนเครื่องจักรกระดาษ มีวัตถุประสงค์หลักดังนี้

1. ลดความร้อนจากการเสียดสีและการสึกหรอจากการสัมผัส

2. ด้วยการกระทำของฟิล์มน้ำมันทำให้อายุการใช้งานของตลับลูกปืนยาวนานขึ้น

3. ใช้การไหลของน้ำมันหล่อลื่นเพื่อขจัดความร้อนจากการเสียดสีและทำให้แบริ่งเย็นลง

4. น้ำมันหล่อลื่นสามารถทำงานร่วมกับโครงสร้างต่างๆ เช่น ซีล ได้อย่างมีประสิทธิภาพ เพื่อป้องกันสิ่งแปลกปลอม ไอน้ำ ฯลฯ ตลอดจนการกัดกร่อนและสนิมที่เกิดจากมลภาวะภายนอกไปยังตลับลูกปืน

เครื่องผลิตกระดาษใช้รูปแบบการหล่อลื่นและสารหล่อลื่นที่แตกต่างกันตามม้วนและส่วนต่างๆ และควรสังเกตสิ่งต่อไปนี้:

1. Cadres ที่มีอุณหภูมิสูงควรเลือกจาระบีที่มีความหนืดสูง เช่น จาระบีที่ใช้ลิเธียม 3# ในขณะที่ไอน้ำในส่วนการกดและลวดมีขนาดใหญ่ โดยทั่วไปเลือกจาระบีที่ใช้แคลเซียมซึ่งมีความต้านทานต่อน้ำได้ดี

2. เมื่อใช้ปั๊มอัดจาระบีแบบนิวแมติกหรือปั๊มอัดจาระบีแบบแมนนวล คุณควรคำนึงถึงปริมาณจาระบีที่เพิ่มในแต่ละครั้ง จาระบีมากเกินไปไม่เอื้อต่อการกระจายความร้อนของแบริ่ง และมันง่ายที่จะทำให้เกิดการปฏิเสธน้ำมัน มลภาวะของกระดาษ หรือการแตกหักของกระดาษ และปัญหาอื่น ๆ การเติมจาระบีหล่อลื่นควรปฏิบัติตามคำแนะนำในการบำรุงรักษาอุปกรณ์อย่างเคร่งครัดและเติมอย่างสม่ำเสมอ การไม่ฉีดจาระบีตรงเวลาอาจทำให้เกิดปัญหาได้ง่าย เช่น ความร้อนของตลับลูกปืนหรือความล้มเหลวจากความล้า

3. สำหรับการหล่อลื่นน้ำมัน ยิ่งความเร็วในการหมุนต่ำลง ความหนืดของน้ำมันหล่อลื่นก็จะยิ่งต่ำลง ยิ่งโหลดมาก ความหนืดของน้ำมันหล่อลื่นที่ใช้ก็จะยิ่งสูงตามไปด้วย หากความหนืดต่ำเกินไป ฟิล์มน้ำมันจะไม่สามารถก่อตัวได้อย่างมีประสิทธิภาพ และด้านในของตลับลูกปืนไม่สามารถหล่อลื่นได้อย่างดี ส่งผลให้เกิดการสึกหรอและการยึดเกาะอย่างรุนแรง และอาจถึงขั้นความเมื่อยล้าหลุดร่อนเร็วเกินไป ในทางกลับกัน หากความหนืดสูงเกินไป ความต้านทานก็จะสูงขึ้น ซึ่งจะทำให้ตลับลูกปืนเกิดความร้อนมากเกินไป
